中压开关柜

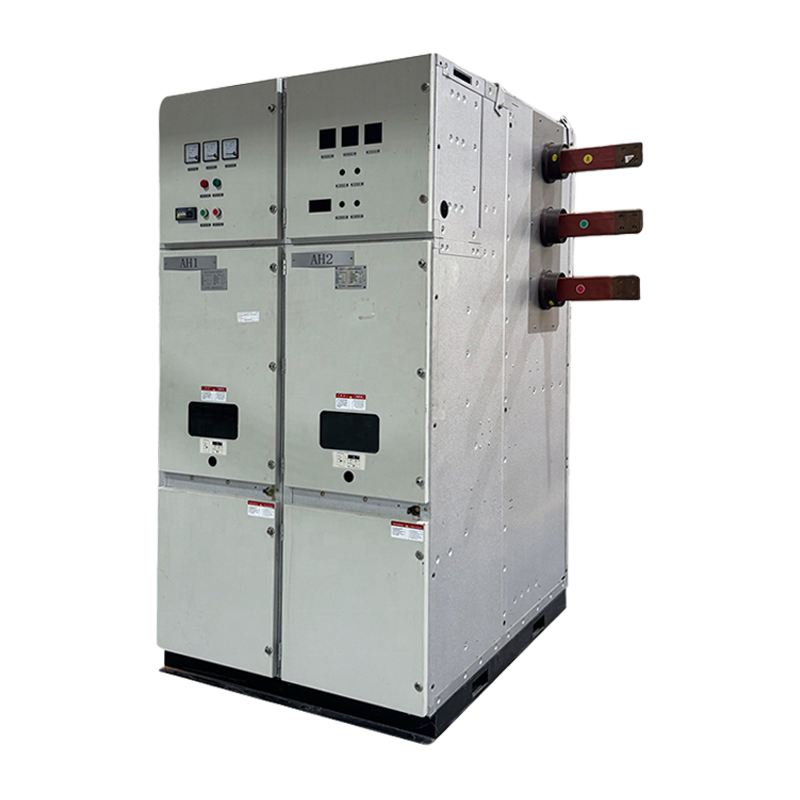

P/V- 12(D)200-50移开式户内金属封闭电动机控制设备

P/V-12 D200-50移开式户内金属封闭电动机控制设备是用于电压3~1OkV，额定频率50/60Hz的单母线或单母线分段系统，对电动机回路实施控制、保护和监测功能的户内配电设备。

联系我们

上一篇: P/V-12交流金属封闭开关设备下一篇:没有下一篇

产品概述

产品性能标准

GB/T 3906-2020：3.6kV~40.5kV交流金属封闭开关设备和控制设备

GB/T 14808-2016：高压交流接触器、基于接触器的控制器及电动机起动器

GB/T 1985-2023：高压交流隔离开关和接地开关

DL/T 593-2016：高压开关设备和控制设备标准的共用技术要求

IEC62271-200:2024：High-voltage switchgear and controlgear- Part 200:AC metal-enclosed switchgear and controlgear for rated voltages above 1 kV and up to and including 52 kV

设备技术参数

名称		单位	参数
额定电压		KV	3.6，7.2，12
额定绝缘水平	1分钟额定短时工频耐受电压	kV	42
额定绝缘水平	额定雷电冲击耐受电压（峰值）	kV	75
额定频率		Hz	50，60
主母线额定电流		A	630，1250，2000，2500，3150，4000
分支母线额定电流		A	224，400
额定短时耐受电流（4s）		ka	50
额定峰值耐受电流		ka	5
防护等级		/	外壳IP4X，断路器室门打开IP2X
尺寸（H×L×W）		mm	2200×800×1500
