内部电弧故障：UL 891标准下的开关柜防护设计

在低压开关柜运行过程中，内部电弧故障是一种虽发生概率低但后果严重的事故类型。当开关柜内部因绝缘老化、异物进入或操作失误等原因在带电导体间产生电弧时，柜内温度可在数毫秒内升至20,000°C，压力急剧升高至每平方米数万牛顿。如缺乏有效的防护措施，高温等离子体及熔融金属可能冲破柜体，对周边设备和操作人员构成严重威胁。

UL 891标准对低压开关柜的内部电弧故障防护提出了系统性要求。本文将从故障机理、防护原理、设计要求及现代技术应用四个维度，解析如何通过结构设计实现有效的内部电弧防护。

内部电弧故障的物理特性

故障定义

内部电弧故障指开关柜内部带电导体之间或导体对地之间，因绝缘击穿产生的非预期电弧放电。与正常操作产生的开关电弧不同，内部电弧故障具有不可控、能量密度高的特点。

能量释放

以典型工业配电系统为例，一个20kA的电弧故障若持续100ms，释放能量可按以下公式估算：

能量（焦耳） = 电流 × 电弧电压 × 持续时间

以电弧电压500V计：
20,000A × 500V × 0.1s = 1,000,000焦耳

相当于约250克TNT炸药的能量在密闭空间内瞬时释放。

四种物理效应

UL 891的防护设计原则

UL 891对内部电弧故障的防护采用隔离与泄压相结合的设计原则。

隔室化设计

UL 891要求开关柜通过接地的金属隔板将内部空间划分为独立隔室。典型分区包括：

母线室：主母线及分支母线所在空间。

断路器室：安装断路器的功能单元空间。

电缆室：进出线电缆连接空间。

低压室：控制、测量、保护元件空间。

各隔室之间采用厚度不小于2.0mm的金属板进行物理隔离。隔室化设计的目的是将电弧故障限制在发生隔室内，防止故障蔓延至相邻区域。

压力释放系统

每个隔室顶部或后方需设置压力释放装置。当隔室内发生电弧故障时，高温导致空气急剧膨胀，压力迅速升高。压力释放装置在达到设定阈值（通常为10–20kPa）时自动开启，将高温高压气体引导至柜体后方或上方的安全区域排出。

压力释放装置的选型包括：

压力释放装置的开口方向不得朝向操作面，这是UL 891的基本安全要求。

结构强度要求

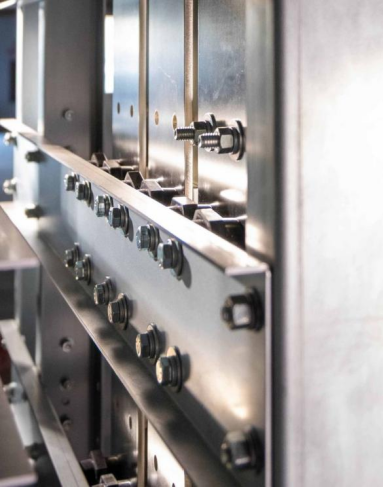

隔板和柜体结构需能承受电弧故障产生的机械应力。设计要点包括：

隔板材料厚度不低于2.5mm，

门板锁紧机构需能承受内部压力冲击，

母线支撑间距需满足短路电动力的耐受要求。

电弧光保护系统：主动防护技术

除被动的结构防护外，现代开关柜可配置电弧光保护系统，实现故障的早期检测与快速切除。

工作原理

电弧光保护系统由弧光传感器、保护装置和高速断路器组成：

弧光传感器：实时监测柜内光强度，检测电弧特征光谱。

保护装置：接收传感器信号，同时监测电流变化，确认识别电弧故障后发出跳闸指令。

高速断路器：接收指令后快速分断故障电流。

响应时间对比

在15ms内切除故障，电弧能量尚不足以形成破坏性的压力和温度，设备损坏程度大幅降低，人员安全得到有效保障。

与被动防护的关系

电弧光保护系统不能替代UL 891的结构防护要求。两者的关系是：

被动防护（隔室+泄压）：提供物理屏障，保证即使故障发生也能将危害限制在一定范围

主动防护（弧光保护）：尽可能在故障初期切除，减少能量释放和损坏程度

最优设计为两者结合，形成双重防护体系。

设计要点总结

基于UL 891要求，具备内部电弧防护能力的开关柜设计应满足以下要点：

结语

内部电弧故障是低压开关柜运行中需要高度重视的风险场景。UL 891标准通过隔室化设计和压力释放系统的要求，为开关柜提供了基础的被动防护能力。在此基础上，配置电弧光保护系统可进一步提升防护水平，实现故障的早期检测与快速切除。

对于关键电力分配场合，选择具备内部电弧防护能力的开关柜，是保障人员安全和设备可靠运行的基本要求。
