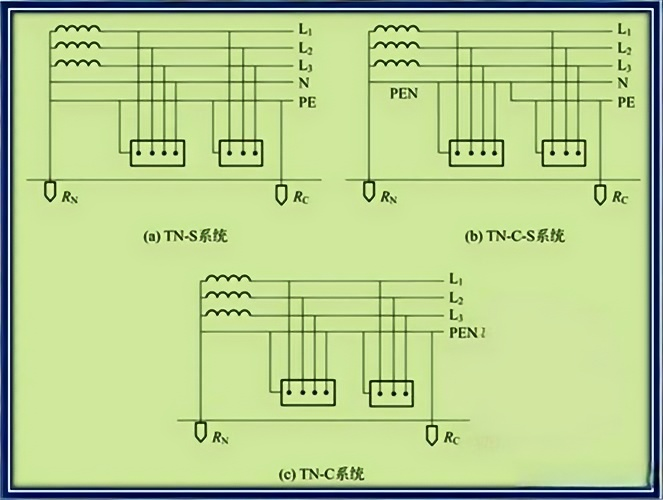

TN-C、TN-S及TN-C-S系统是低压配电系统中常见的三种接地形式，核心区别在于中性线（N线）与保护线（PE线）的组合方式，具体对比如下：
核心特征：N线与PE线全程合并为一根PEN线，构成三相四线制系统，即3根相线+1根PEN线。
接线逻辑：电源中性点直接接地，设备外露可导电部分直接连接PEN线，PEN线同时承担工作零线和保护接地双重功能。
核心特征：N线与PE线从电源中性点开始完全分离，构成三相五线制系统，即3根相线+1根N线+1根PE线。
接线逻辑：电源中性点直接接地，N线用于传输工作电流，PE线专用于设备外壳保护接地，二者全程独立、互不混接。
核心特征：前段采用TN-C结构，后段转为TN-S结构，是二者的折中形式。
接线逻辑：电源侧至入户端，N线与PE线合并为PEN线；入户后经重复接地，PEN线分离为独立的N线和PE线，分离后二者不得再次合并。
安全性最低，PEN线同时承载工作电流和故障电流，三相负载不平衡时，PEN线会产生电压降，导致设备外壳带电；若PEN线断裂，设备外壳直接带电，触电风险极高。
安全性最高，PE线仅在故障时承载电流，正常运行时无电流，设备外壳始终零电位；即使N线断开，PE线仍能保障保护功能，触电风险极低。
安全性中等，前段PEN线存在电压降和断裂风险，但后段分离为独立PE线后，用电侧安全性接近TN-S，整体风险低于TN-C。
抗干扰性差，PEN线的工作电流会产生电磁干扰，且易通过PEN线传导至设备，影响精密设备运行。
抗干扰性强，PE线不承载工作电流，无电磁干扰，N线的工作电流不会串入PE线，适用于对电源质量要求高的场所。
抗干扰性中等，前段PEN线有干扰，后段独立PE线抗干扰能力较好，整体弱于TN-S。
成本最低，仅需敷设4根线，节省导线材料和施工空间，施工难度最低。
成本最高，需敷设5根线，增加导线成本和施工空间，施工难度较大。
成本中等，前段沿用TN-C节省成本，后段增加PE线，整体成本低于TN-S，施工难度介于二者之间。
故障电流：碰壳故障时，短路电流经PEN线回流，电流较大，可通过过电流保护装置动作跳闸。
保护局限：PEN线断裂后，故障电流无法正常回流，保护装置可能失效；漏电保护器对设备接地故障无效，仅能防护人体直接触电。
故障电流：碰壳故障时，短路电流经独立PE线回流，电流足够触发保护装置，且PE线电位稳定，故障电压无传导风险。
保护优势：可搭配漏电保护器，对设备接地故障和人体触电均有效，保护灵敏度高；PE线严禁断开，确保保护连续性。
故障电流：前段PEN线故障时，依赖过电流保护；后段PE线故障时，保护特性同TN-S。
保护配置：后段可装设漏电保护器，提升用电侧保护效果，整体保护能力优于TN-C，弱于TN-S。
适用场景：三相负载基本平衡、触电风险低、用电设备简单的场合，如老式工厂、老旧农村电网。
限制场景：严禁用于爆炸危险、火灾危险场所，以及有计算机、精密仪器的场所，民用配电已基本淘汰。
适用场景：安全要求高、电磁兼容性要求严的场所，如新建民用建筑、医院、数据中心、精密仪器车间、易燃易爆场所。
推荐优先级：是现代低压配电的首选形式，符合安全规范，广泛应用于各类高标准场景。
适用场景：兼顾成本与安全的折中场景，如居民小区、新农村供电、施工临时用电，尤其适用于原有TN-C系统改造的过渡形式。
限制场景：不适用于三相负载严重不平衡且有精密设备的场所，后段需严格保证PE线独立。
优点：结构简单、经济成本低，节省导线和施工费用。
缺点：PEN线带电风险高，三相不平衡时设备外壳带电，触电风险大；抗干扰性差，漏电保护器对设备接地故障无效；PEN线严禁断裂，维护要求高。
优点：安全性极高，PE线无正常电流，设备外壳零电位；抗干扰性强，适用于精密设备；保护功能完善，可搭配漏电保护器，故障响应灵敏。
缺点：成本高，需额外敷设PE线，占用空间大；施工和维护要求严格，PE线严禁断开或混用。
优点：成本适中，前段节省导线，后段保障安全；兼顾经济性和实用性，适用于过渡场景。
缺点：前段PEN线仍有安全隐患，需保证入户端的重复接地质量；后段PE线和N线需严格分离，管理难度较大。
总之，TN-C、TN-S、TN-C-S的核心区别在于N线与PE线的组合方式，直接决定了安全性、成本和适用场景。TN-S是安全性和可靠性最优的选择，TN-C因风险高已逐步淘汰，TN-C-S则是过渡性的实用方案，实际应用需结合场所安全等级、负载特性和成本预算综合选择。
